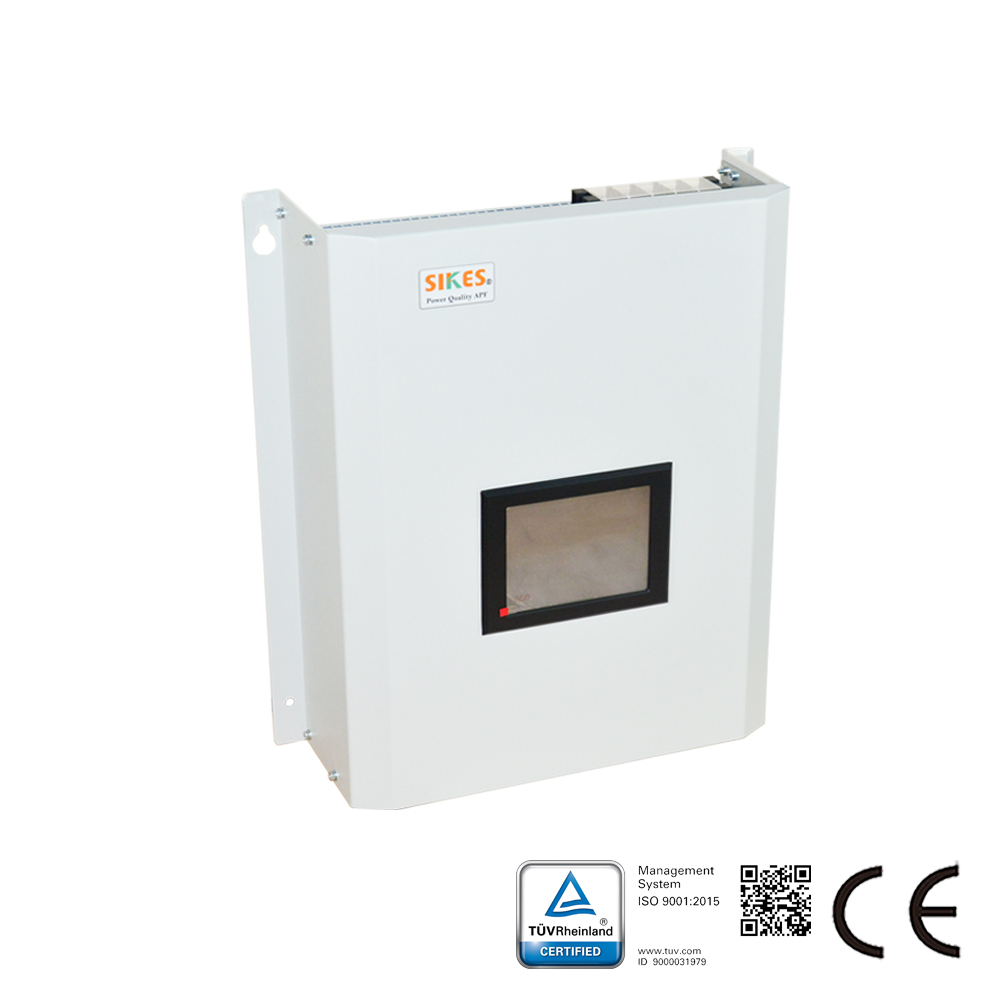

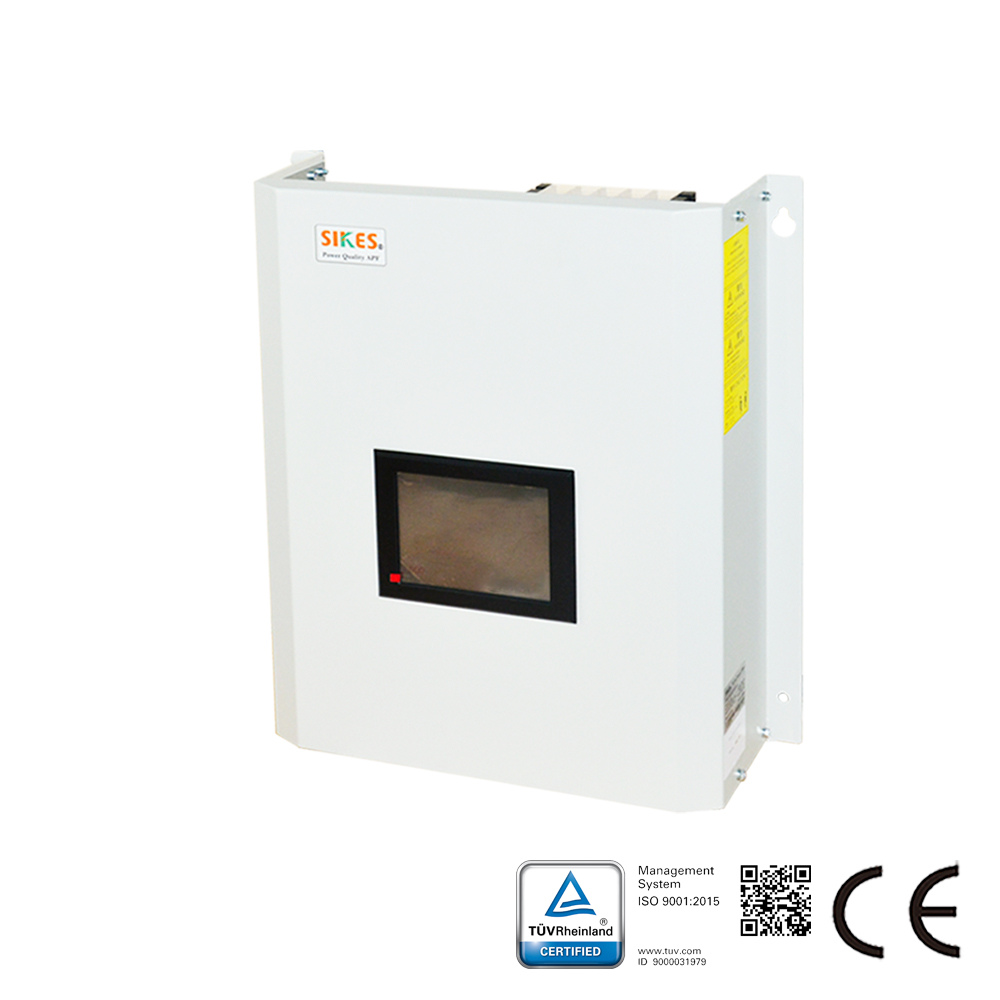

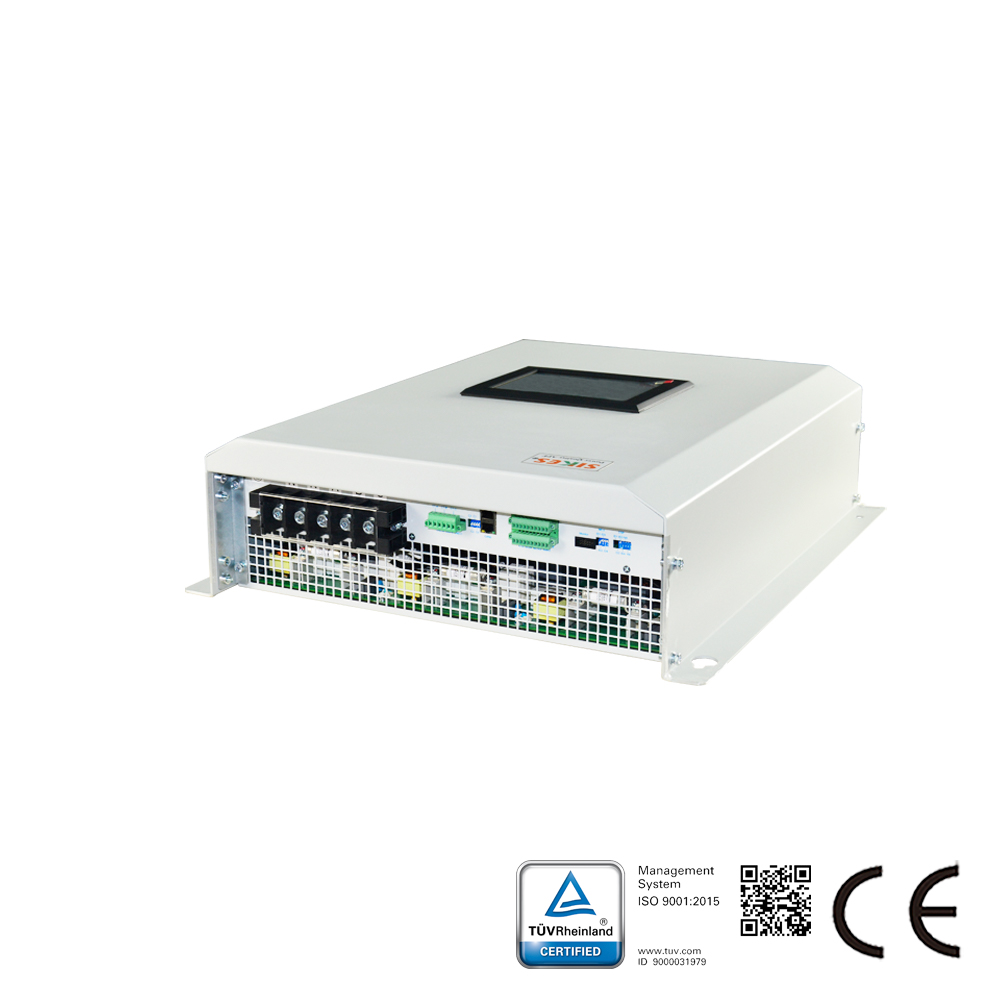

Reaktif güç kompanzasyonu SVG’nin kısa açıklaması:

Statik var jeneratörü (SVG), güç şebekesi sistemindeki reaktif gücü dinamik ve doğru bir şekilde kompanze etmek için yeni yükseltilmiş üçüncü nesil sayısal kontrol teknolojisini ve sektör lideri T-tipi üç seviyeli topoloji teknolojisini uygular. Anlık tepki süresi 50uS’den az olabilir ve tam tepki süresi sadece 10ms’den azdır, aşırı kompanzasyon ve eksik kompanzasyon oluşumunu önler. Reaktif güç düzenleme alanındaki en iyi çözümdür.

SVG’nin Temel Prensibi

Yük akımının reaktif içeriği, güç şebekesi sistemine SVG’nin paralel bağlanması, güç şebekesindeki yük akımını algılamak için harici CT’nin bağlanması ve DSP / FPGA / CPLD çipi ile en son hızlı harmonik çıkarma teknolojisinin kullanılmasıyla hızlı bir şekilde analiz edilebilir. Ardından ayarlanan değere göre, T-tipi üç seviyeli IGBT modülünden oluşan çift yönlü dönüştürücüyü tahrik etmek için PWM darbesi üretilir ve güç şebekesinin gereksinimlerini karşılayan reaktif güç kompanzasyon akımı üretilir. Güç şebekesinin güç faktörü 0,99’a ulaşabilir ve sonuçta reaktif akımın dinamik ve doğru kompanzasyonu gerçekleştirilebilir.

Statik Var Jeneratörünün Özellikleri:
1. Endüstriyel model, yüksek çevresel uyum sağlayan kule yapısını benimser, zorlu çalışma ortamına sahip endüstriyel durumlar için uygundur;
2. Endüstriyel modelin içinde bağımsız hava kanalı ve tek kart deposu bulunur, makinenin istikrarlı çalışmasını sağlar;

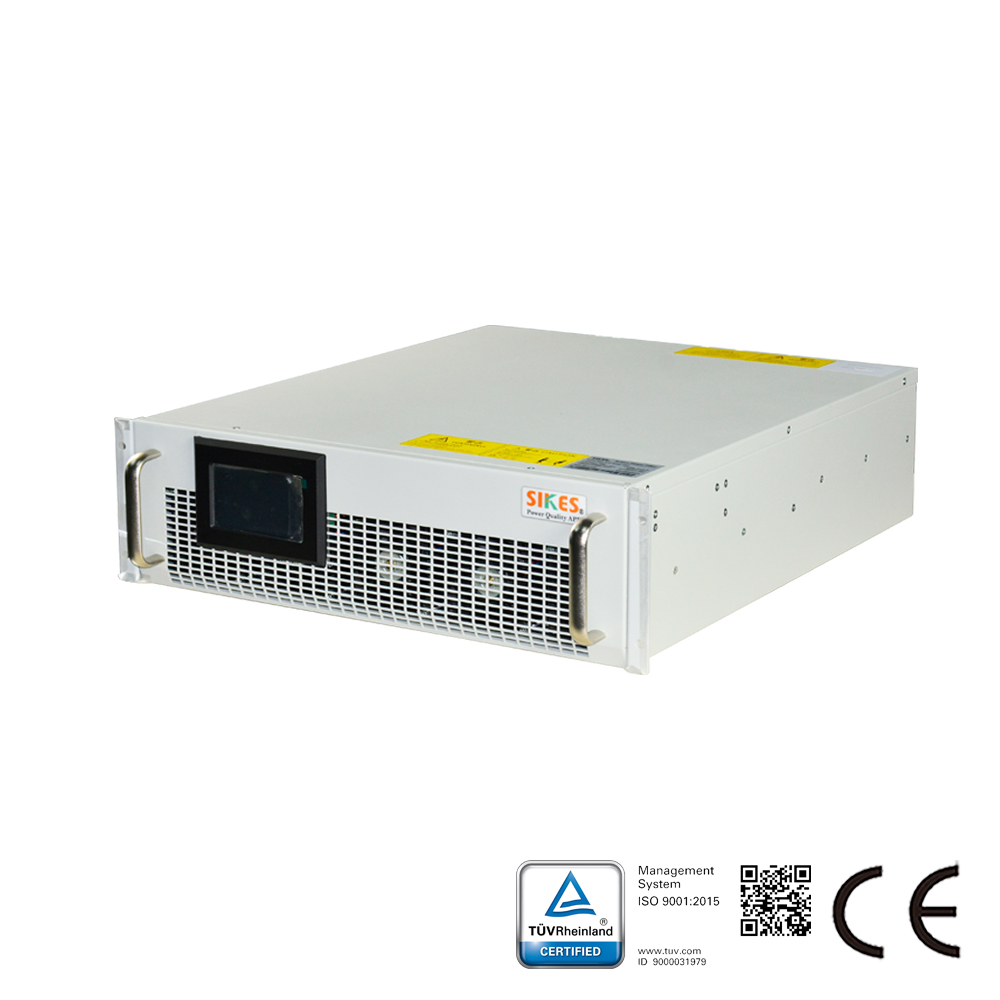

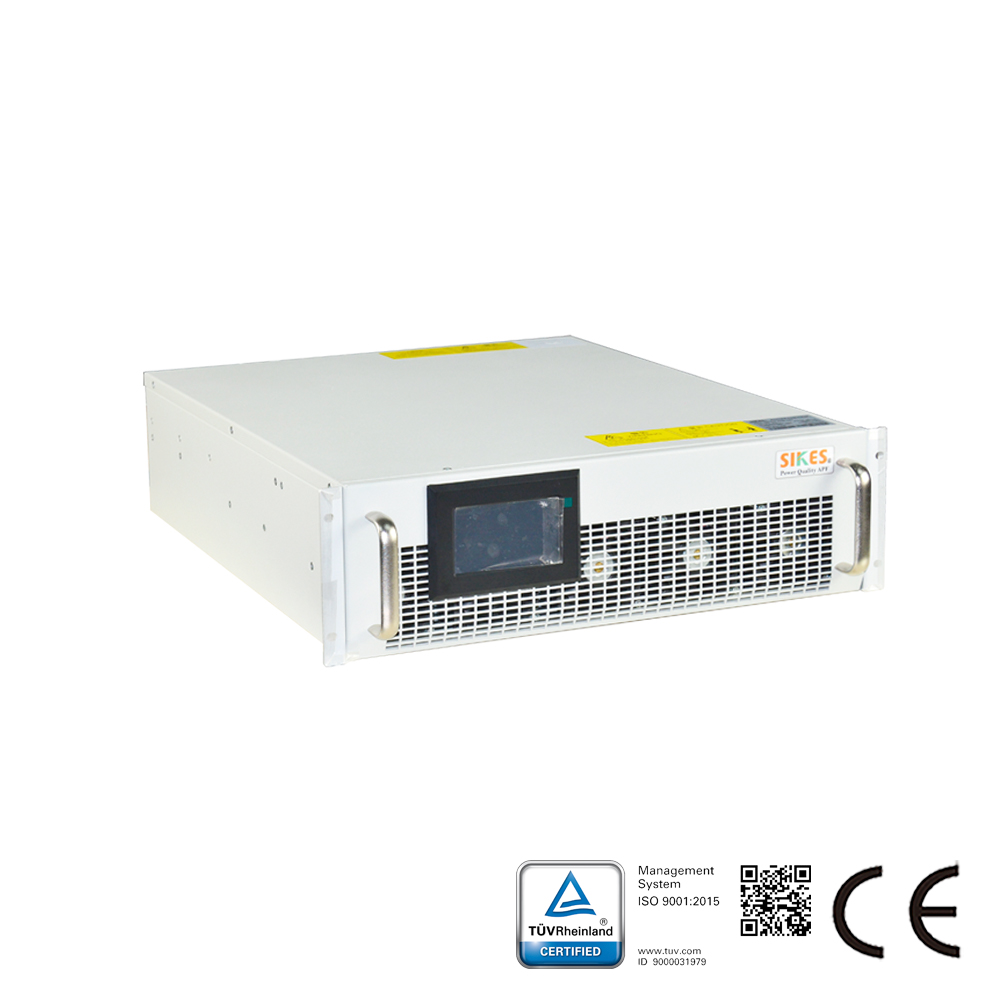

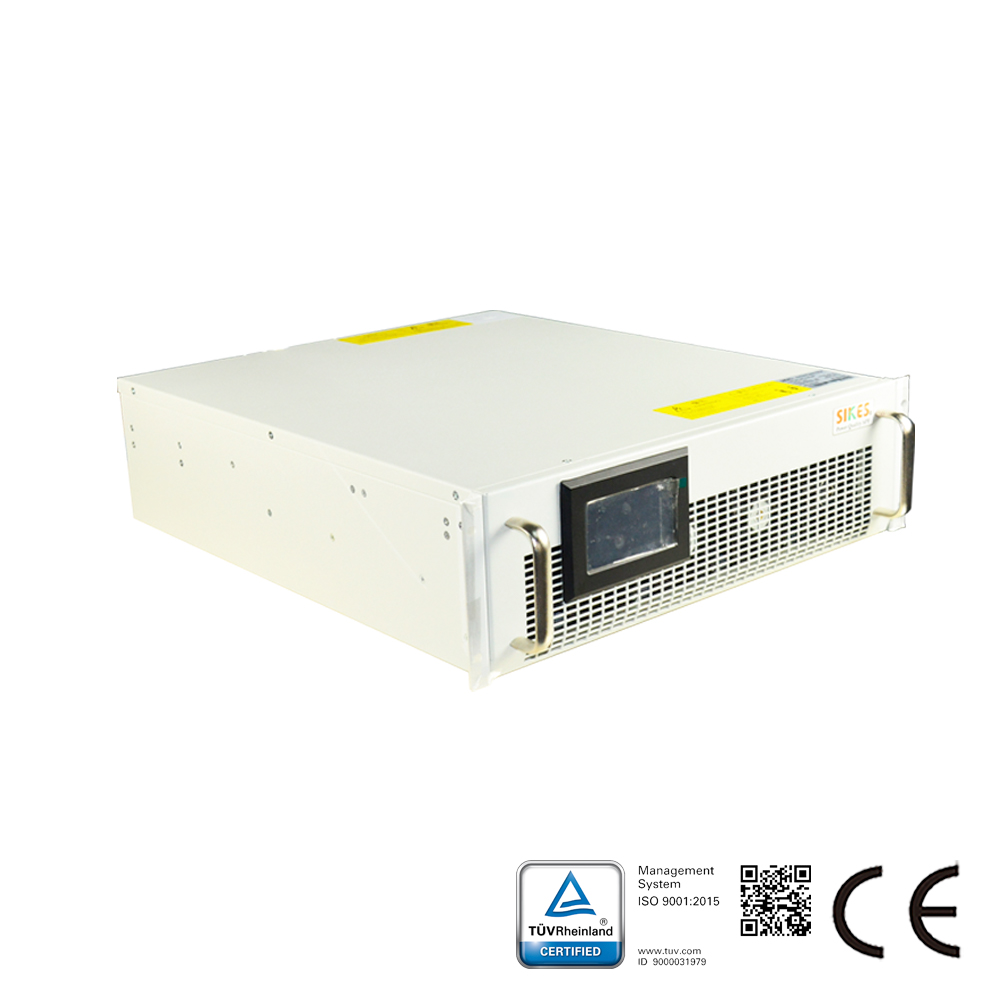

3. Kompakt modüler ürünler, zemin alanı gereksinimi olan veri merkezi ve diğer bilgisayar odaları için uygundur;
4. Modüler ürünler, endüstriyel makinelerle aynı tasarım konseptini benimser ve daha güçlü çevresel uyum sağlar;
5. Endüktif reaktif güç ve kapasitif reaktif güç tam aralıkta anında telafi edilebilir ve üç faz dengesizliği sorunu aynı anda çözülebilir;
6. Milisaniye yük dinamik tepkisi, hassas reaktif güç kompanzasyon fonksiyonu;
7. Çeşitli fonksiyonel seçenekler, endüstriyel modeller IP43 korumasına kadar;
