Güç Sistemi Harmonik Azaltımı için Yönetici Kılavuzu

Güç elektroniği teknolojisinin yaygın uygulamasıyla birlikte, elektrik şebekesindeki doğrusal olmayan yüklerin oranı her geçen gün artmaktadır. Bu durum, harmonik kirliliğinin güç kalitesini, ekipman güvenliğini ve sistemin kararlı çalışmasını etkileyen önemli bir sorun haline gelmesine yol açmıştır.

Harmonik azaltmanın amacı, güç sisteminde doğrusal olmayan yükler tarafından üretilen harmonik akımları ve gerilimleri ortadan kaldırmak veya bastırmak, güç kaynağının ulusal standartlara uygun olmasını sağlamak ve ekipman ömrünü uzatmaktır. Aşağıda, harmonik tehlikeleri, ana akım harmonik azaltma çözümleri, farklı çözümlerin karşılaştırılması ve uygulama önerileri olmak üzere dört açıdan ayrıntılı bir açıklama sunulmaktadır.

Ürün veya Çözüm Talebi

Harmonik Zararlarının Çok Boyutlu Yönleri

Bir değişken frekanslı sürücü (VFD) sisteminin temeli AC-DC-AC güç dönüşümüdür. Doğrultucu ve evirici (inverter) aşamalarının lineer olmayan özellikleri, başta 5., 7., 11. ve 13. dereceler olmak üzere karakteristik harmonikler üretir. Bu harmonikler, güç sisteminde 'görünmez virüsler' gibi hareket ederek üç düzeyde hasara yol açar: ekipman, güç şebekesi ve operasyonel güvenlik.

Ekipman ömründe keskin azalma

Harmonik akımlar, transformatörlerde bakır ve demir kayıplarını – oranında artırabilir, bu da çekirdekte lokal aşırı ısınmaya, yalıtımın hızlandırılmış yaşlanmasına ve hizmet ömründe – azalmaya yol açar. Harmoniklerden etkilenen motorlarda ek titreşim ve duyulabilir gürültü oluşur ve stator yalıtımı yüksek frekanslı akımlardan daha kolay bozulmaya eğilimlidir. Bir fabrikada, harmonikler altı ay içinde üç motorun birbiri ardına arızalanmasına neden olmuş ve onarım maliyetleri on bin ABD dolarını aşmıştır.
Şebeke kayıplarında keskin artış

Harmoniklerin neden olduğu "deri etkisi", hatların eşdeğer direncini 'a kadar artırabilir ve ciddi harmonik kirliliği olan bölgelerde şebeke kayıpları normal seviyelerden – daha yüksek olabilir. Aynı zamanda, harmonikler güç faktörünün düşmesine yol açabilir. Güç faktörü 0,85'in altına düştüğünde, bir şirketin aylık elektrik faturası %6,5 artacaktır; güç faktörü 0,65'in altına düşerse, bu eşiğin altındaki her 0,01'lik düşüş için ek %2 ek ücret uygulanacaktır.
Güvenlik ve üretim riskleri

Üçüncü derece harmonikler, nötr hat akımının faz hattı akımını üç kata kadar aşmasına neden olabilir. Bir ofis binasında, floresan lambalardan kaynaklanan harmonikler, nötr hattı sıcaklığının 120°C'ye yükselmesine ve yangına yol açtı. Harmonikler ayrıca PLC'ler ve sensörler gibi kontrol sistemlerine de müdahale edebilir. Bir otomotiv üretim hattında, harmonikler bir robotun konumunda 2 mm'ye kadar sapmaya neden oldu ve bu da üretim hattının acil durdurulmasına ve yaklaşık iki yüz bin ABD doları kayba yol açtı.

Gerçek Dünyadaki Sorunlar

Endüstriyel tesislerden gelen geri bildirimler, kullanıcıların karşılaştığı harmonik sorunlarının üç ana özellik gösterdiğini ortaya koymaktadır: gizlilik, anilik ve iletkenlik.

1

Arıza izlemede zorluk

Harmonik girişim, genellikle rastgele ekipman kapanmaları ve bozuk enstrüman okumaları gibi belirgin olmayan arızalar olarak kendini gösterir ve erken aşamalarda kolayca ekipman kalite sorunları olarak yanlış teşhis edilir. Bir kimya tesisinde, harmonik girişimden kaynaklanan bir seviye göstergesindeki anormal okumalar, temel neden nihayet belirlenmeden önce tekrarlanan enstrüman değişimlerine yol açtı.
2

Yüksek hafifletme maliyetleri

Körü körüne filtreleme ekipmanı eklemek, uygun olmayan seçim nedeniyle yetersiz azaltma etkinliğine yol açabilir. Bir kimya işletmesi başlangıçta genel amaçlı bir aktif harmonik filtre seçmiş ve yalnızca 'lik bir azaltma oranı elde etmiştir; yeniden seçim sonrasında bu oran 'e yükselmiştir.
3

Zayıf sistem uyumluluğu

Bazı hafifletme çözümleri, mevcut reaktif güç kompanzasyon cihazlarıyla rezonansa girerek harmonik tehlikelerini artırabilir. Bir lojistik merkezinde, bir transformatörü paylaşan karışık yüklerin neden olduğu rezonans, kapasitör bankalarının yanmasına yol açtı.

Aktif Güç Filtresi (APF) Hat reaktörü Pasif Harmonik Filtre (LC Filtresi)

Aktif Güç Filtresi (APF)

Çalışma Prensibi

Yük tarafındaki harmonik akım, bir akım trafosu (CT) aracılığıyla gerçek zamanlı olarak toplanır. Kontrolör daha sonra harmoniklere zıt fazda ve eşit genlikte bir kompanzasyon akımı hesaplar ve üretir, harmonikleri iptal etmek için bunu elektrik şebekesine enjekte eder. 0–2 kHz aralığındaki herhangi bir mertebedeki harmonikler için dinamik kompanzasyon sağlar ve THDi’yi %5’in altına düşürür.

Artı ve Eksilerin Karşılaştırılması

Avantajlar	Dezavantajlar
Tam harmonik azaltma, çeşitli mertebelerdeki harmonikleri aynı anda filtreleyebilme, karmaşık ve değişken yük senaryolarına uyum sağlama	Daha yüksek maliyet
Hızlı tepki süresi, 100 μs’den kısa sürede kompanzasyon tamamlama, dinamik olarak değişen harmonikleri izleme yeteneği	Güç elektroniği bileşenlerine bağımlıdır, pasif filtrelerle karşılaştırıldığında daha yüksek arıza oranına neden olur
Reaktif güç kompanzasyonu ve üç faz dengeleme fonksiyonları ile genel güç kalitesini iyileştirme	Kurulum ve devreye alma karmaşıktır, saha harmonik verilerine dayalı parametre ayarları için profesyoneller gerektirir

Uygulamalar

Hastane MRI ekipmanı, elektronik üretim tesislerindeki tek kristal fırınları, veri merkezleri veya yoğun VFD kurulumlarına sahip otomatik üretim hatları gibi yüksek hassasiyetli, yüksek güvenilirlikli uygulamalar için uygundur.

Opsiyonel Ürün Serileri

Sikes’tan karşılık gelen ürün serisi: APF Aktif Güç Filtresi

.subsolution-0 h4

Hat reaktörü

Çalışma Prensibi

Hat reaktörü, değişken frekanslı sürücünün (VFD) giriş tarafına seri olarak bağlanır. Güç kaynağı tarafındaki empedansı artırarak, doğrultucu devresi tarafından üretilen harmonik akımı bastırır ve ayrıca şebeke voltajındaki ani değişikliklerin VFD üzerindeki etkisini azaltır. Tipik olarak, %3–%5 empedans faktörüne sahip bir reaktör, giriş akımının toplam harmonik bozulmasını (THDi) yaklaşık %35’ten yaklaşık %20’ye düşürebilir.

Artı ve Eksilerin Karşılaştırılması

Avantajlar	Dezavantajlar
Basit yapı, maliyet etkin	Yalnızca 5. ve 7. gibi düşük dereceli harmonikleri bastırır; yüksek frekanslı harmonikleri azaltmada sınırlı etkinlik
Kolay kurulum, ek devreye alma gerektirmez, giriş devresine doğrudan seri bağlanabilir	Harmonikleri tamamen ortadan kaldıramaz, yalnızca THDi’yi %10–%20’ye düşürür, bu da yüksek hassasiyetli uygulamaların gereksinimlerini karşılamayı zorlaştırır
Reaktif güç kompanzasyonu sağlar, giriş tarafı güç faktörünü 0,9’un üzerine çıkarır	Belirli bir gerilim düşümüne neden olur, tam yükte yaklaşık %3–%5 gerilim kaybı—şebeke marjı dikkate alınmalıdır.

Uygulamalar

Hafif harmonik kirliliği olan küçük veya orta yük senaryoları için uygundur; örneğin fanlar, pompalar vb. için genel amaçlı VFD sistemleri veya karmaşık senaryolarda bir ön işleme aşaması olarak kullanılır.

Opsiyonel Ürün Serileri

Sikes’tan ilgili ürün serisi: ACL Giriş Filtresi

.subsolution-1 h4

Pasif Harmonik Filtre (LC Filtresi)

Çalışma Prensibi

Reaktörler ve kapasitörlerden oluşan bir ayar devresi, belirli harmonik dereceleri için düşük empedanslı bir yol sağlayarak harmonik akımlarını şebekeye değil filtre koluna yönlendirir. Yaygın bir konfigürasyon, sırasıyla ilgili harmonik derecelerini filtreleyebilen 5. ve 7. çift ayarlı filtredir.

Artı ve Eksilerin Karşılaştırılması

Avantajlar	Dezavantajlar
Belirli harmonik mertebeleri için %90’ı aşan azaltma verimliliği ile yüksek hedefli	Yalnızca önceden ayarlanmış harmonik mertebelerini filtreler, karakteristik olmayan harmonikler için zayıf azaltma performansı
Kararlı çalışma, aktif bileşen yok, düşük arıza oranı, 10 yılı aşan kullanım ömrü	Güç şebekesi ile rezonansa girme eğiliminde, şebeke empedansı ve filtre parametrelerinin hassas hesaplanmasını gerektirir
Orta düzeyde maliyet, düşük bakım gereksinimleri—yalnızca düzenli toz temizliği ve kapasitans değeri testi gerekir	Nispeten büyük boyutlu, belirli bir dağıtım alanı kaplar.

Uygulamalar

Kararlı harmonik karakteristiklerine sahip endüstriyel senaryolar için uygundur; metalurji, çimento ve diğer endüstrilerdeki yüksek güçlü VFD sistemleri gibi. Azaltma performansını daha da iyileştirmek için giriş reaktörleriyle birlikte kullanılabilir.

Opsiyonel Ürün Serileri

Sikes’ten ilgili ürün serileri: OSK %5 Harmonik Filtre, OSK %10 Harmonik Filtre, PHF %5 Harmonik Filtre, PHF %10 Harmonik Filtre, PIHF Harmonik Filtre, HFI Harmonik Filtre

.subsolution-2 h4

İlgili Projeler

"Pasif Harmonik Filtre (LC Filtresi)" çözümü ile birçok başarılı proje/vaka geliştirdik

australian-tunnel-ventilation-systems-powered-by-30kw-passive-harmonic-filter-and-lenze-vfd-cabinets-for-jet-fans

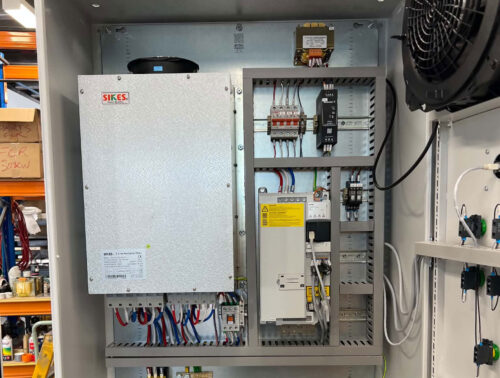

30kW Pasif Harmonik Filtre ve Jet Fanlar için Lenze VFD Dolapları ile Güçlendirilmiş Avustralya Tünel Havalandırma Sistemleri

Çözüm	Hat Reaktörü	Pasif Harmonik Filtre	Aktif Harmonik Filtre
Azaltma verimliliği	★★☆☆☆	★★★★☆	★★★★★
Maliyet etkinliği	★★★★★	★★★☆☆	★☆☆☆☆
Uygulama senaryoları	Küçük veya orta genel yük	Yüksek güçlü sabit harmonik yük	Yüksek hassasiyetli dinamik yük
Kurulum	★★★★★	★★★☆☆	★★☆☆☆
Bakım	★★★★★	★★★☆☆	★★☆☆☆
SIKES Serisi	ACL	OSK, PIHF, PHF, HFI	APF
