EMC Elektromanyetik Uyumluluğa Genel Bakış

Elektromanyetik Uyumluluk (EMC), elektronik ekipman veya sistemlerin, elektromanyetik ortamlarında, bu ortamdaki hiçbir şeye kabul edilemez elektromanyetik bozulmaya neden olmadan düzgün bir şekilde çalışabilme yeteneğini ifade eder.

EMC, Elektromanyetik Girişim (EMI) ve Elektromanyetik Duyarlılık (EMS) olarak ikiye ayrılır.

Elektronik teknolojisinin hızlı gelişimi, cihaz entegrasyonundaki artış ve çalışma frekanslarının daha yüksek bantlara genişlemesiyle birlikte, elektromanyetik ortam giderek daha karmaşık hale gelmiştir.

EMC sorunları, elektronik ekipmanların araştırma, geliştirme, üretim ve uygulamasını kısıtlayan kritik bir darboğaz olarak ortaya çıkmıştır. Bu sorunlar yalnızca performans düşüşüne ve işlevsel anormalliklere yol açmakla kalmayıp, aynı zamanda güvenlik olaylarına bile neden olabilir.

Ürün veya Çözüm Talebi

Çözülmesi Gereken EMC (Elektromanyetik Uyumluluk) Sorunları

EMC sorunları; yeni enerji araçları, tıbbi cihazlar, haberleşme ekipmanları, endüstriyel otomasyon, frekans konvertörleri, yenilenebilir enerji, enerji depolama, aydınlatma ve HVAC gibi çok sayıda alanda mevcuttur.

1

Yüksek Frekanslı Anahtarlamalı Güç Kaynaklarında Öne Çıkan İletilen Girişim Sorunları

Yüksek frekanslı anahtarlamalı güç kaynakları, yeni enerji araç şarj ekipmanlarında, enerji depolama invertörlerinde ve endüstriyel güç kaynaklarında yaygın olarak kullanılır. Anahtarlama sırasında, önemli miktarda diferansiyel mod ve ortak mod gürültüsü üretilir ve güç hatları aracılığıyla elektrik şebekesine yayılır; bu, kolayca aşırı iletim emisyonuna yol açar ve diğer ekipmanların çalışmasına müdahale eder.
2

Karmaşık Elektromanyetik Ortamlarda Yetersiz Ekipman Bağışıklığı

Endüstriyel otomasyon, tıbbi ekipman ve iletişim sistemlerinde, ekipman genellikle frekans dönüştürücüler ve motor sürücüleri gibi güçlü parazit kaynaklarıyla bir arada bulunur. Elektromanyetik gürültü, güç hatları veya uzaysal kuplaj yoluyla sisteme girebilir ve kontrol ve sinyal modüllerinin kararlı çalışmasını etkileyebilir.
3

Yüksek Yoğunluklu Elektronik Sistemlerde Elektromanyetik Kuplaj Sorunları

Ekipmanın minyatürleştirilmesi ve yüksek entegrasyonu, iç güç ve sinyal hatlarının daha yoğun olmasına neden olur, kolayca karışma ve elektromanyetik kuplaj oluşturarak sistem gürültüsünün artmasına, sinyal kalitesinin düşmesine ve ekipman kararlılığının etkilenmesine yol açar.
4

Giderek Sıkılaşan EMC Düzenlemeleri ve Sertifikasyon Gereksinimleri

Elektronik ekipmanlar, iletim emisyonu ve bağışıklık testleri gibi katı EMC standartlarını karşılamalıdır. Tasarım aşamasında EMC sorunları tam olarak dikkate alınmazsa, genellikle birden fazla düzeltme gerekir, bu da Ar-Ge maliyetlerini artırır ve ürünün pazara çıkış süresini geciktirir.

Genel EMC Problemi Çözme Stratejileri ve Çözümleri

Şu anda endüstriyel alanda yaygın olan elektromanyetik uyumluluk (EMC) azaltma yöntemleri temel olarak aşağıdaki kategorileri içerir:

Parazit Kaynağı Kontrolü

Bileşen seçimini ve devre temel tasarımını optimize ederek, kaynakta elektromanyetik enerjideki ani değişiklikleri azaltın, ‘sorun oluşmadan önce önleme’ sağlayın.

Bileşen Optimizasyonu

Geçici akım dalgalanmalarını azaltmak için düşük gürültülü bileşenler ve ayırma devreleri kullanma.

Dalga Şekillendirme

Anahtar sürücü direncini ayarlamak veya RC tamponları eklemek dv/dt’yi yavaşlatarak yüksek frekanslı salınımları bastırır.

Enerji Dağılımı

Saati modüle etmek için yayılı spektrum teknolojisi uygulayarak, belirli frekans noktalarındaki tepe enerjisini eşit şekilde dağıtma.
Yayılma Yolu Engelleme

Elektromanyetik enerji iletimi yolu boyunca fiziksel veya elektriksel bariyerler kurarak, kalkanlama ve topraklama teknikleriyle radyasyon ve iletim kuplaj yollarını kesmek.

Fiziksel Kalkanlama

Yüksek iletkenlikli veya yüksek geçirgenlikli malzemeler kullanarak şasi ve kabloları kapsüllemek, uzaysal kuplaj girişimini ortadan kaldırmak.

Topraklama İnşası

Düşük frekanslı tek nokta topraklama ile yüksek frekanslı çok nokta topraklama arasında ayrım yaparak, toprak empedansını azaltmak için toprak düzlemi sürekliliğini sağlamak.

Empedans Uyumlaması

Yüksek hızlı sinyaller için dönüş yollarını topraklamak ve optimize etmek, döngü anten etkilerini önemli ölçüde azaltır.
Hassas Ekipman Koruması

Güç ve sinyal portlarında frekans seçici bariyerler oluşturarak, ekipmanın bağışıklığı artırılır ve karmaşık elektromanyetik ortamlarda kararlı çalışma sağlanır.

Güç Kaynağı Arıtma

Hassas modüllerin güç giriş ön ucuna filtreler takarak, güç kaynağından iletilen gürültüyü etkili bir şekilde önleyin.

Sinyal Koruması

Farklı hızlardaki sinyaller için farklılaştırılmış filtreleme benimseyin: düşük hızlı sinyaller için RC alçak geçiren filtreleme ve yüksek hızlı sinyaller için ortak mod bobinleri kullanın.

Mekansal İzolasyon

Hassas devreler veya modüller için yerel koruma ve fiziksel izolasyon uygulayarak yakın alan bağlaşım girişimini engelleyin.

EMC Filtresi Nedir?

EMC filtresi, elektronik ekipmanlarda elektromanyetik girişimi bastırmak için kullanılan önemli bir elektronik bileşendir.

Esas olarak indüktörler, kapasitörler ve dirençler gibi pasif bileşenlerden oluşur ve bu bileşenlerin farklı frekanslardaki sinyallere karşı tepki özelliklerinden yararlanarak frekans seçici filtreleme sağlar.

Temel işlevi, girişim yayılım yolu boyunca frekans seçici bir bariyer oluşturmak, iletimli elektromanyetik girişimi (EMI) etkili bir şekilde bastırmak ve böylece ekipmanın ne başkalarına müdahale etmesini ne de başkaları tarafından müdahale edilmesini sağlamaktır.

Yeni enerji, otomotiv elektroniği ve endüstriyel otomasyon gibi yüksek frekanslı, karmaşık elektromanyetik ortamlarda, EMC filtreleri, ürünlerin CISPR ve IEC gibi uluslararası standart sertifikalarını geçmesi için kritik bir bileşen haline gelmiştir.

EMC Filtrelerinin Temel Fonksiyonları

EMC filtreleri, iletilen parazitleri çift yönlü olarak bastırarak ve sinyal saflığını optimize ederek, ekipmanın kararlı çalışmasını sağlarken ürünlerin elektromanyetik uyumluluk yönetmeliklerinin yasal eşiklerini aşmasına yardımcı olur.

Parazit Kaynaklarından Kaynaklanan Dış Emisyonların Bastırılması

Güç veya sinyal hattı girişinde seri olarak bağlanan filtre, dahili anahtarlamalı güç kaynakları, motor sürücüleri, dijital devreler vb. tarafından üretilen yüksek frekanslı gürültüyü etkili bir şekilde filtreleyerek, güç hattı aracılığıyla elektrik şebekesine iletilmesini ve diğer ekipmanları etkilemesini önler. Özellikle anahtarlamalı güç kaynaklarının yaygın kullanımıyla birlikte, filtreler olmadan CISPR 32 veya CISPR 11 iletim emisyon sınırlarını karşılamak neredeyse imkansızdır.
Hassas Devreleri Dış Müdahaleden Koruma

Dalgalanmalar, harmonikler ve radyo frekans gürültüsü gibi harici şebeke bozulmaları, ekipmana güç hatları aracılığıyla girebilir. Düşük geçiş karakteristiğine sahip EMC filtreleri, yüksek frekanslı paraziti bloke ederek aşağı akış kontrol devrelerinin, sensörlerin, ADC'lerin ve diğer hassas modüllerin kararlı çalışmasını sağlar.
Temiz Sinyal İletimi Sağlama

İletişim ve veri toplama sistemlerinde filtreler, sinyal bozulmasını ve gürültü süperpozisyonunu azaltır, sinyal-gürültü oranını iyileştirir ve veri bütünlüğü ile sistem güvenilirliğini sağlar.
Düzenleyici ve Sertifikasyon Gerekliliklerini Karşılama

Birçok ülke, elektronik ürünlerin EMC uyumluluğu için zorunlu standartlara sahiptir (FCC, CE, CCC gibi). Ürünlerin testleri geçmesi ve pazara başarıyla girmesi için uygun EMC filtrelerinin kullanılması esastır.

EMC Filtrelerinin Avantajları

Kolay kurulum, verimli gürültü bastırma ve güçlü çevresel uyum gibi avantajlarıyla EMC Filtreleri, hem EMI (Girişim) bastırma hem de EMS (Bağışıklık) koruması için kapsamlı çözümler sunar.

Kullanımı Basit ve Kullanışlı

Filtre, devreye doğrudan seri olarak bağlanır. Farklı ihtiyaçlara uygun çeşitli kablolama yöntemleri mevcuttur, bu da kurulumu basit ve hızlı hale getirir. EMC test doğrulama aşamasında hızlı bir şekilde değiştirilebilir, testi kolaylaştırır, zaman kazandırır ve verimliliği artırır.
Verimli Elektromanyetik Girişim Bastırma

Aynı anda diferansiyel mod ve ortak mod gürültüsünü bastırabilir, geniş bir frekans bandında mükemmel girişim bastırma sağlar ve iletilen emisyonları önemli ölçüde azaltır.
Çeşitli Formlar, Güçlü Seçilebilirlik

Güç derecesi, montaj şekli veya kablolama yöntemi ile ilgili olarak, müşterinin gerçek ihtiyaçlarına göre seçimler yapılabilir. PCB'lerden komple makinelere kadar uzanan uygulamalar için uygun ürünler bulunabilir.

Güçlü Çevresel Uyum Yeteneği

Çoğu durumda, taşıyıcı olarak metal bir muhafazaya sahiptirler ve iç kısım elektronik potting bileşiği kullanılarak doldurulur. Bu, geniş sıcaklık aralıkları, yüksek nem ve titreşim içeren zorlu endüstriyel ortamlarda kararlı bir şekilde çalışmalarını sağlar ve karmaşık elektromanyetik ortamlarda işlev görebilirler.
EMC Sorunları İçin Çok Yönlü Bir Çözüm

EMC filtreleri genellikle çok kademeli filtre üniteleri oluşturan birden fazla bileşenden oluşur. Bu nedenle, yalnızca iletim emisyonu ve radyasyon emisyonu sorunlarının çözümünde önemli bir rol oynamakla kalmaz, aynı zamanda radyasyon ve iletim bağışıklığı, elektrostatik deşarj (ESD) ve dalgalanma gibi EMS sorunlarının çözümüne de katkıda bulunurlar.

EMC Filtrelerinin Tipik Uygulama Alanları

Şirketimiz, farklı sektörlerin ve uygulama senaryolarının EMC sorunlarına dayanarak çok sayıda EMC filtresi serisi tasarlamış ve geliştirmiştir.

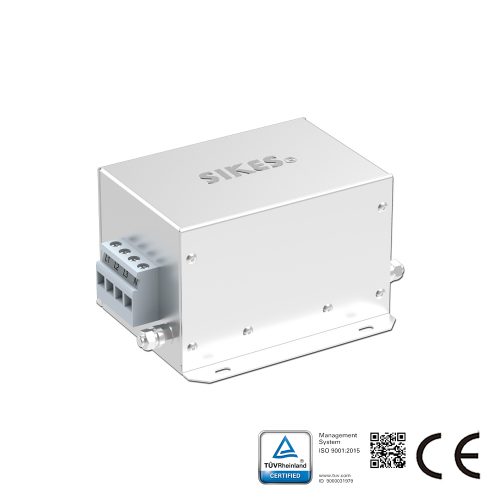

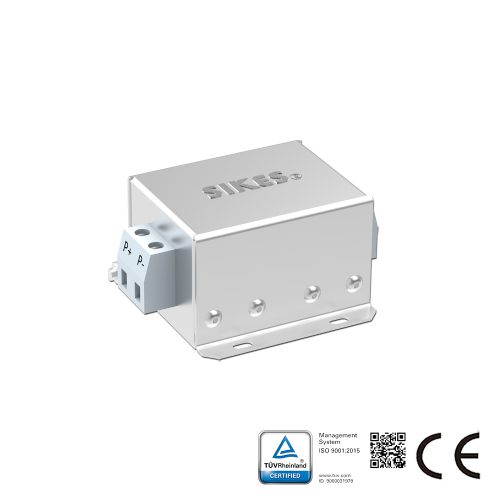

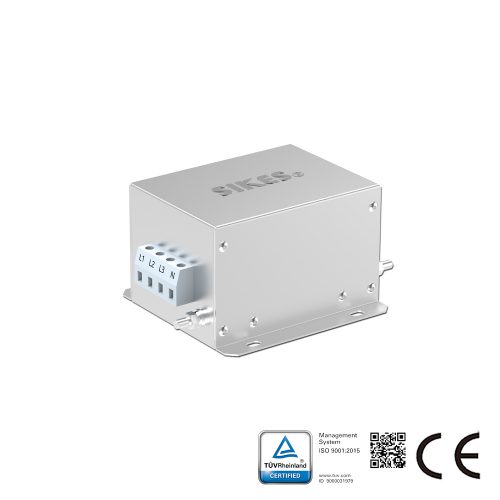

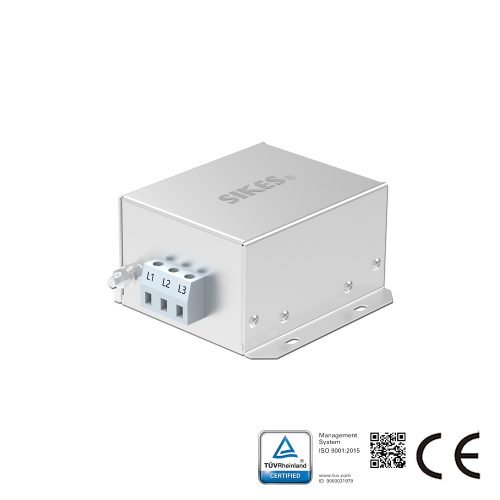

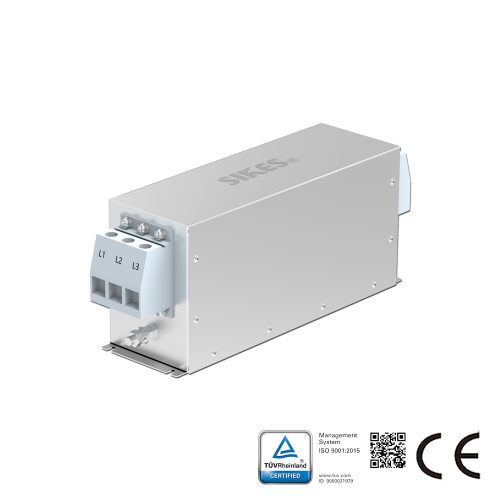

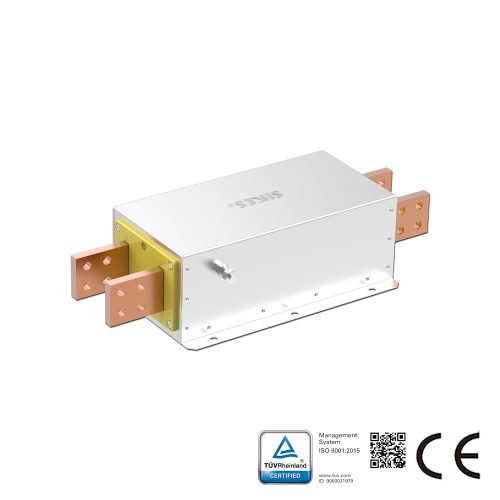

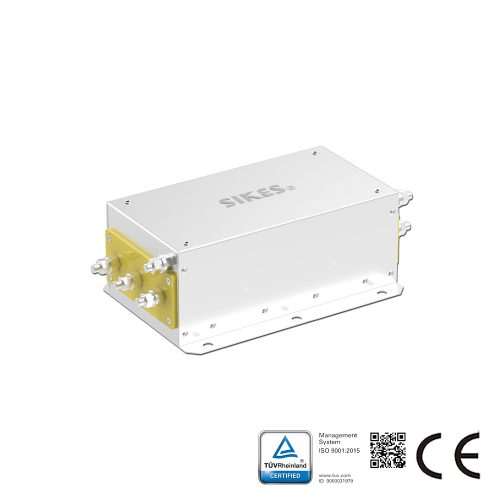

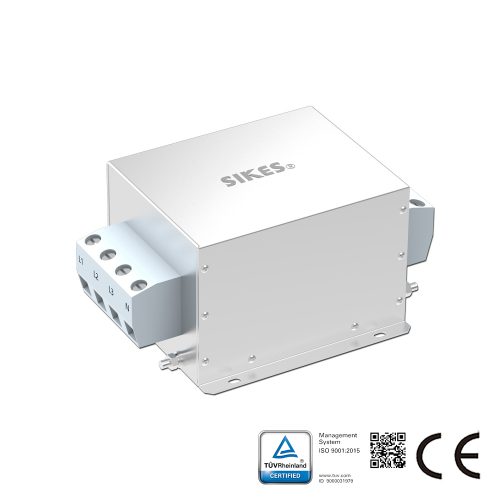

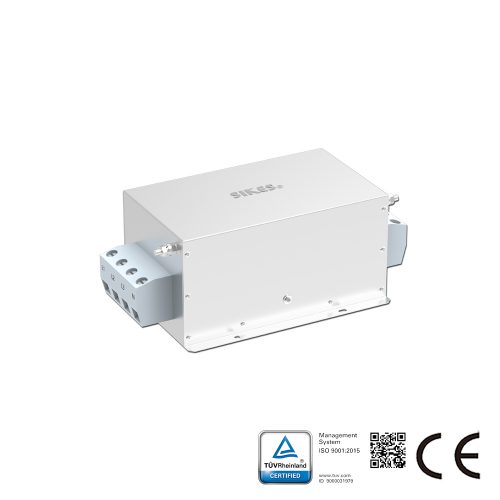

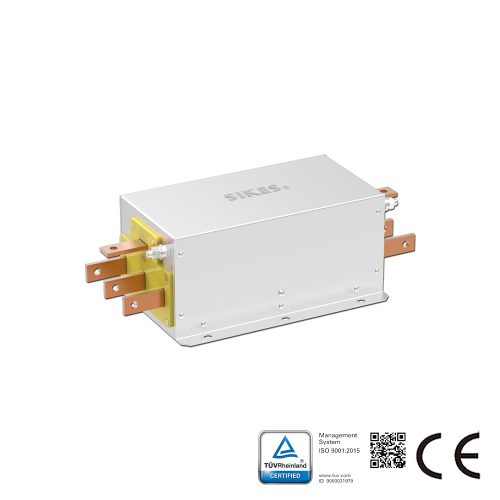

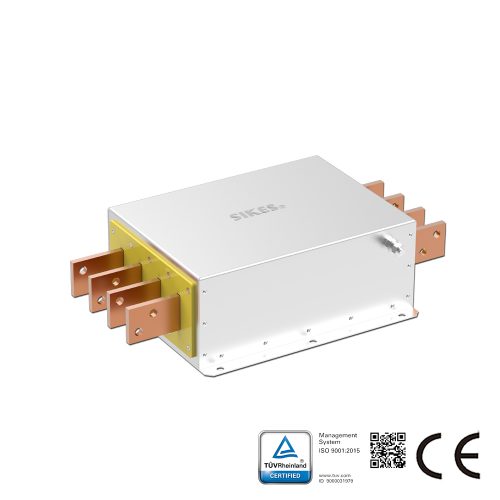

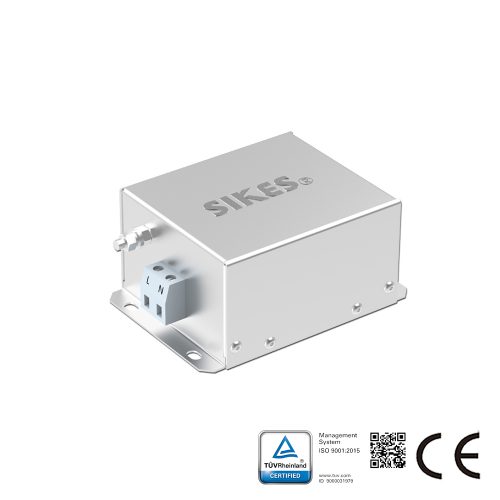

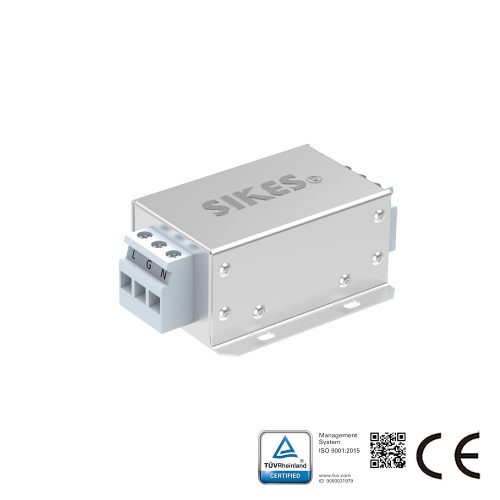

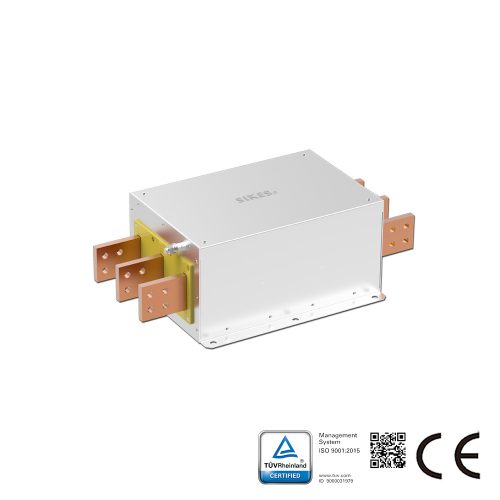

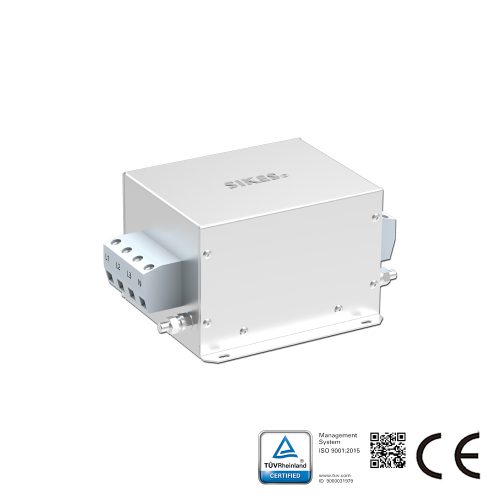

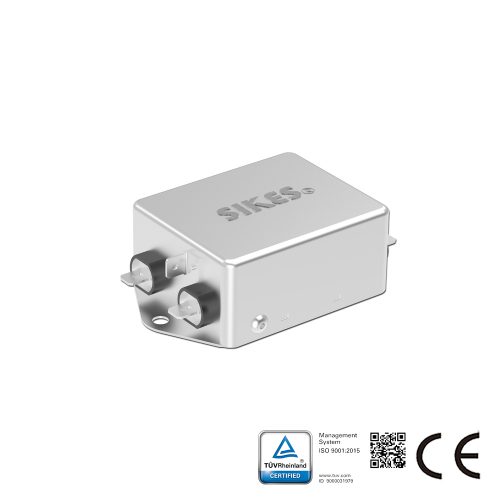

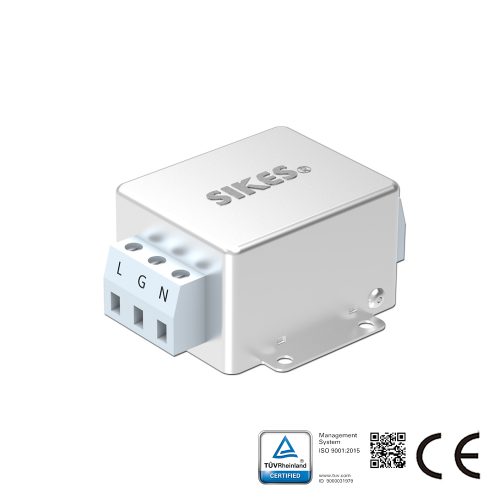

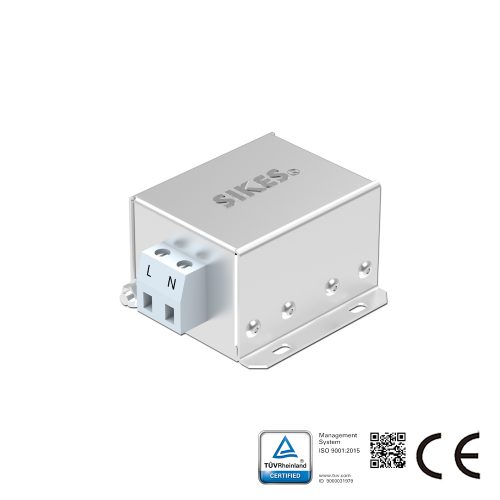

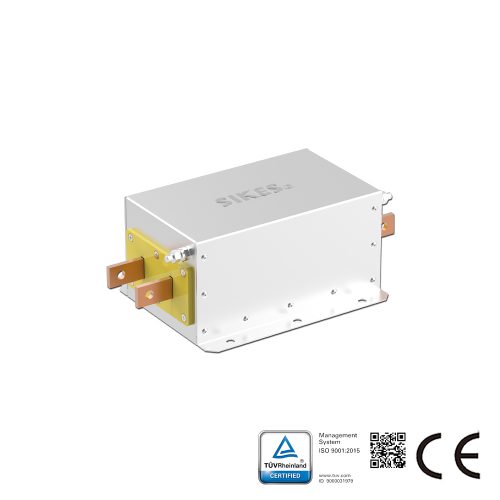

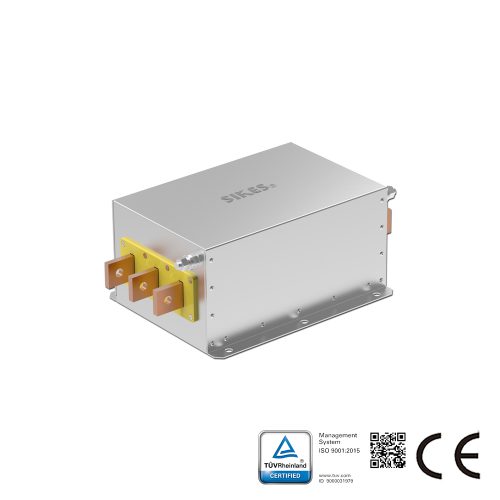

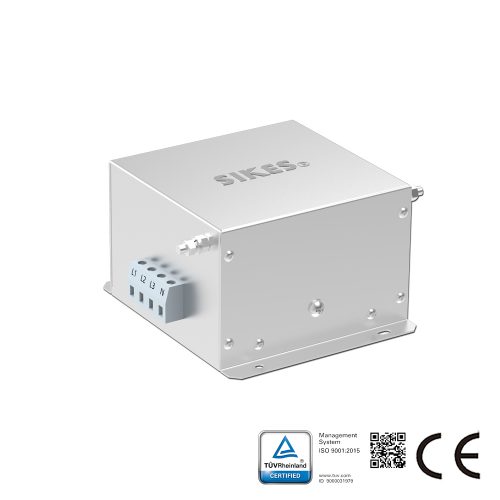

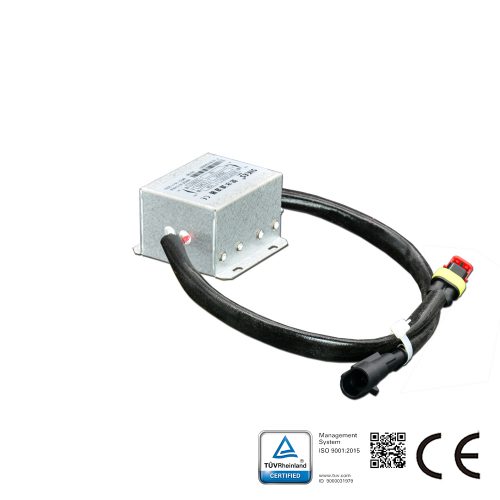

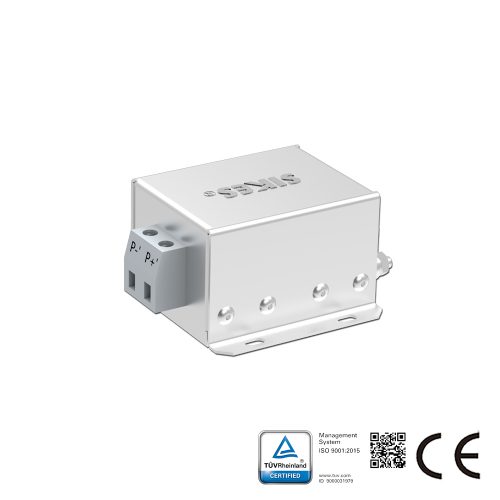

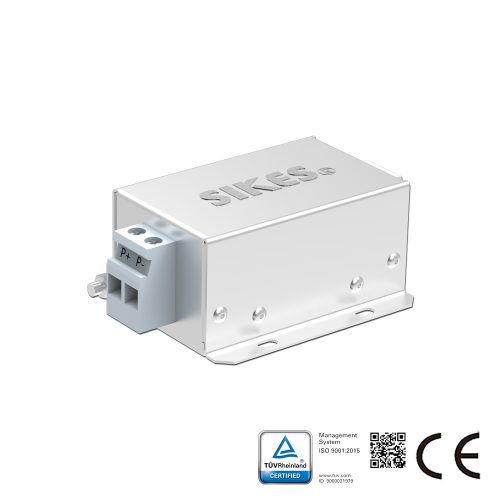

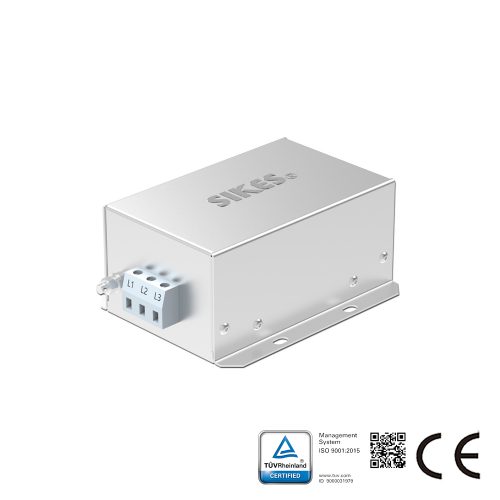

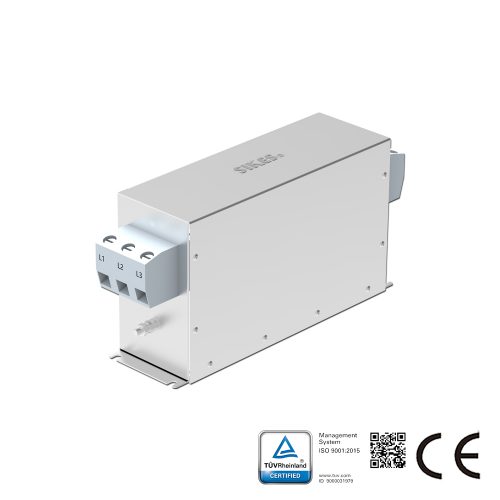

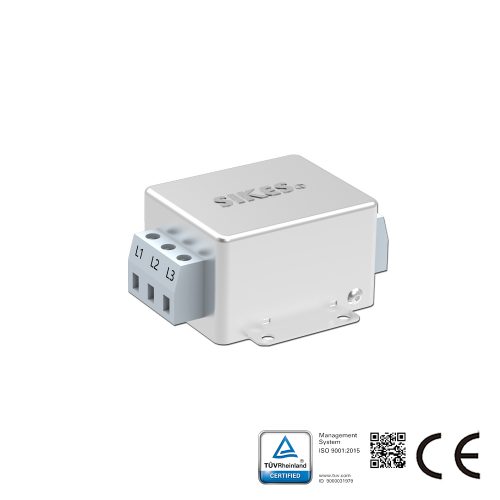

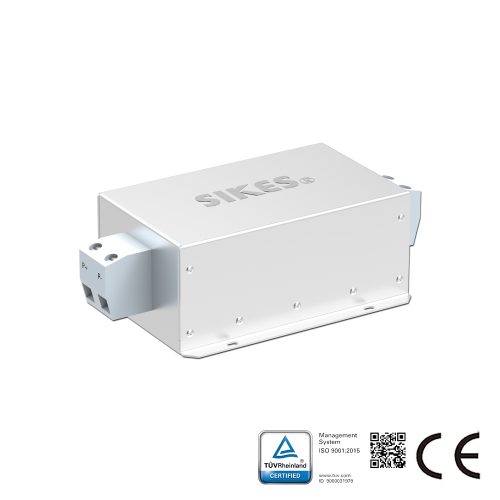

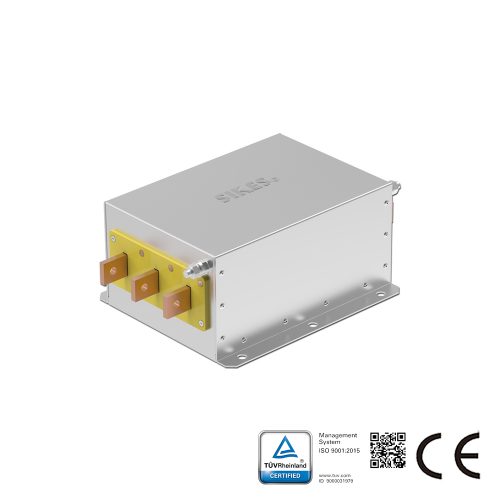

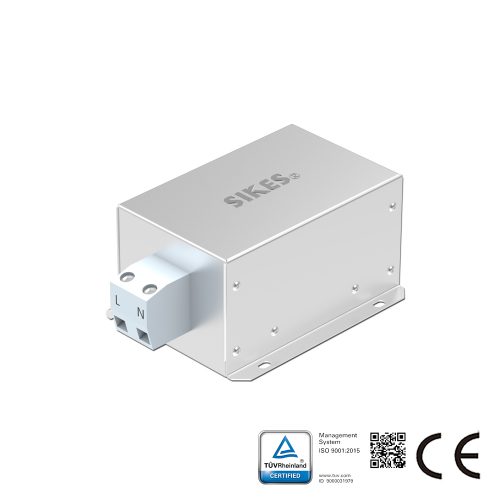

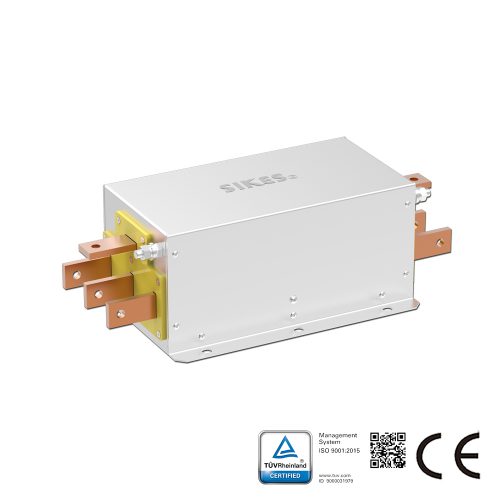

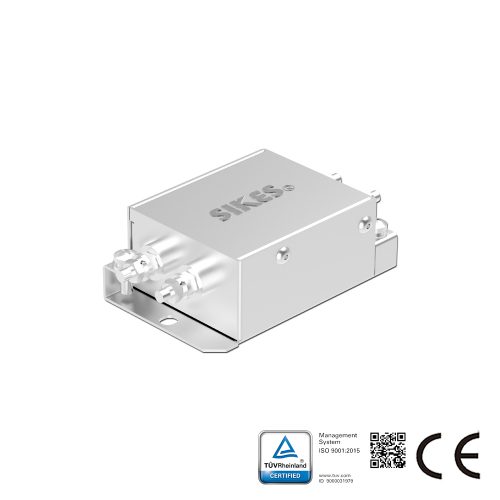

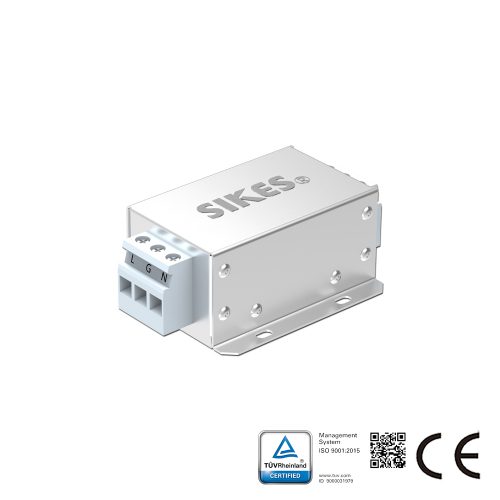

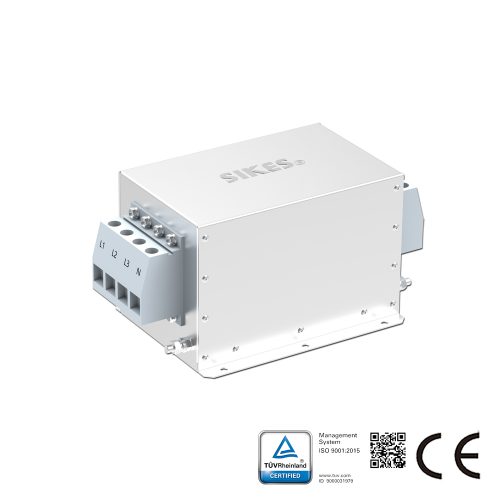

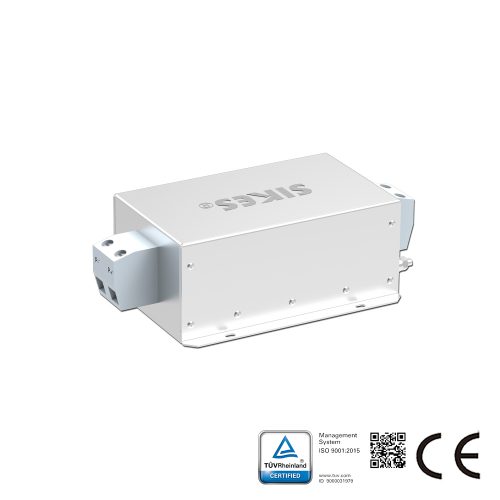

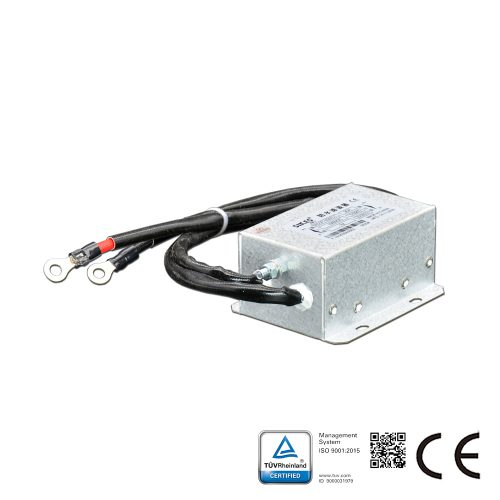

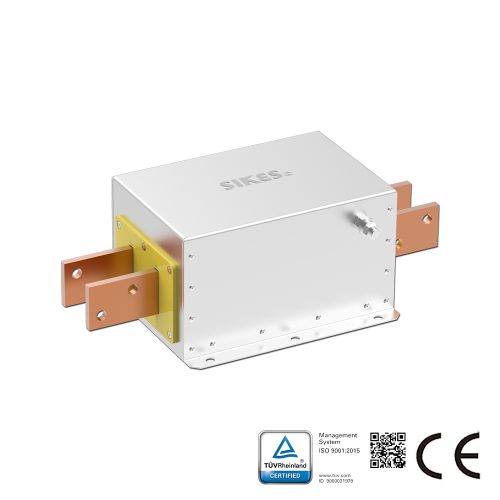

Uygulama	DC Filtreler			Tek Fazlı EMC/EMI Filtreleri							3 Fazlı EMC/EMI Filtreleri											3 Fazlı Nötr Hattı Filtreleri

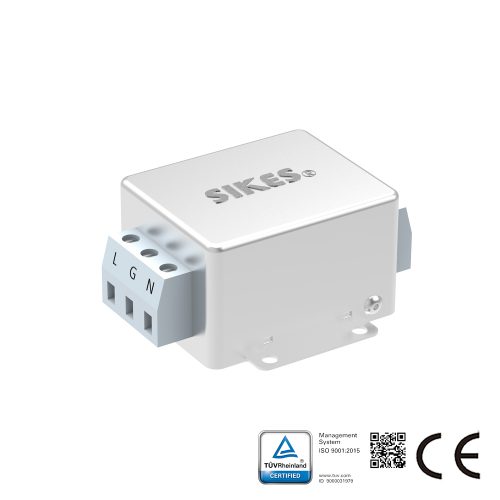

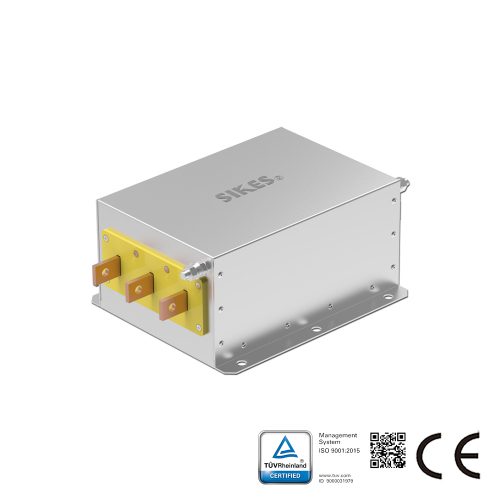

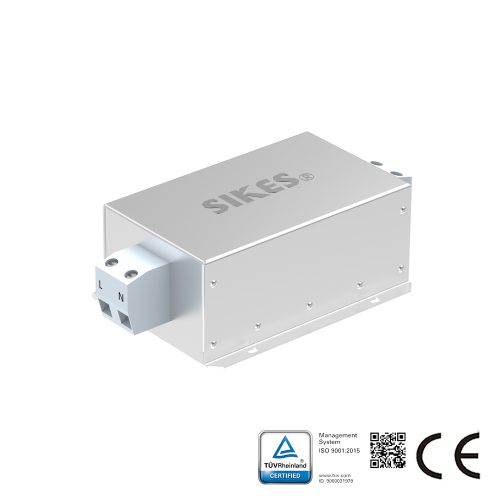

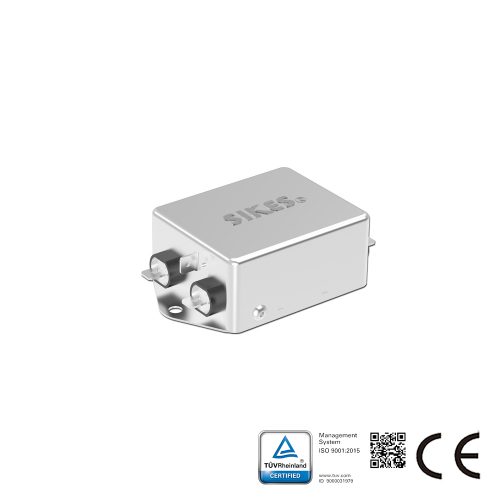

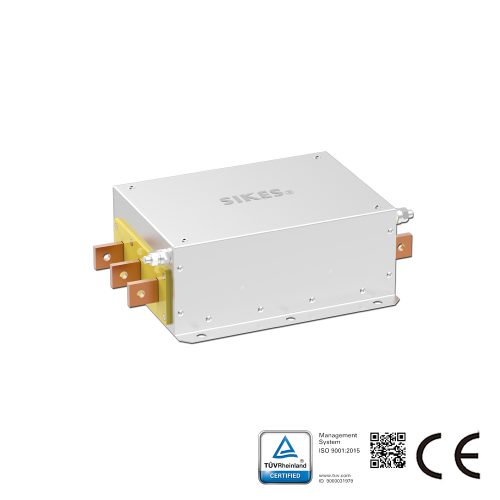

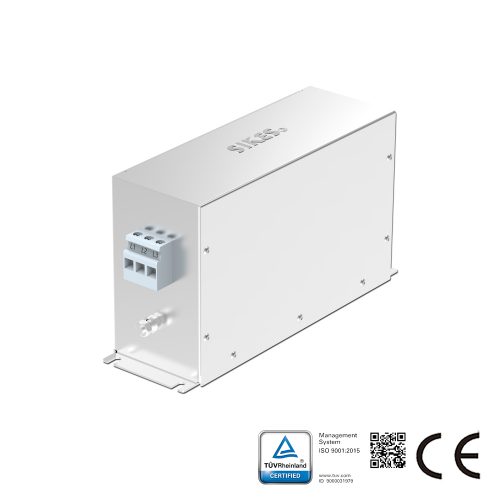

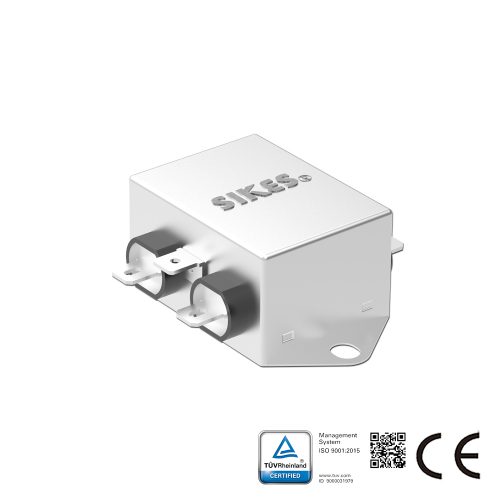

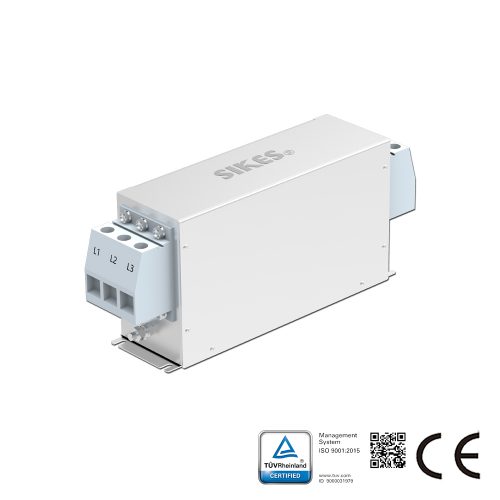

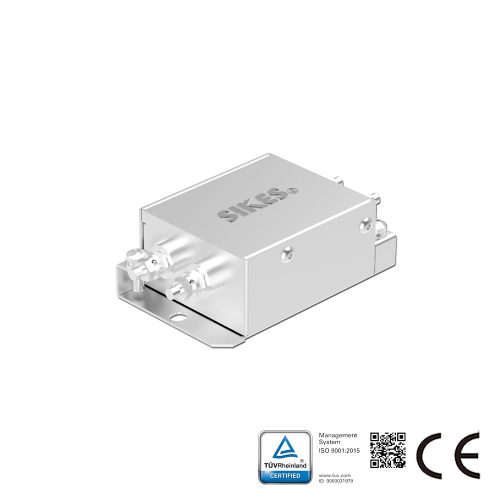

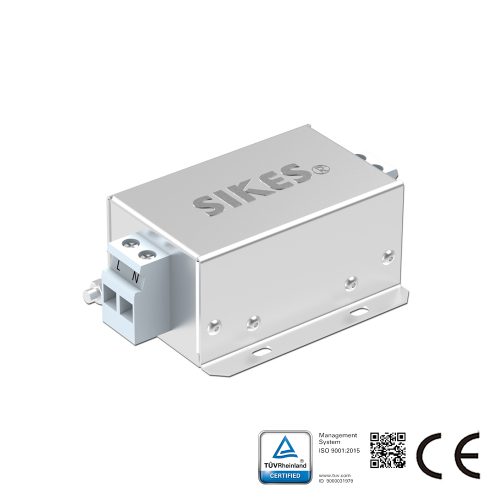

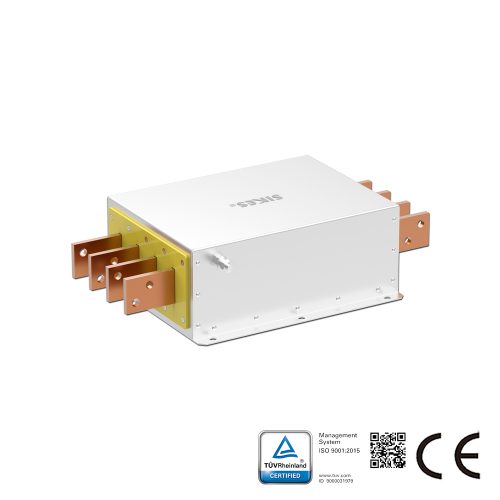

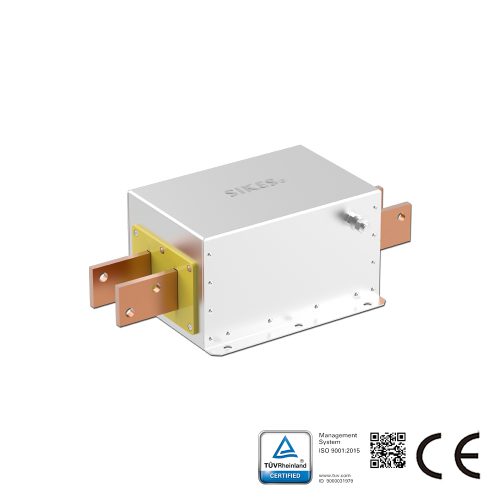

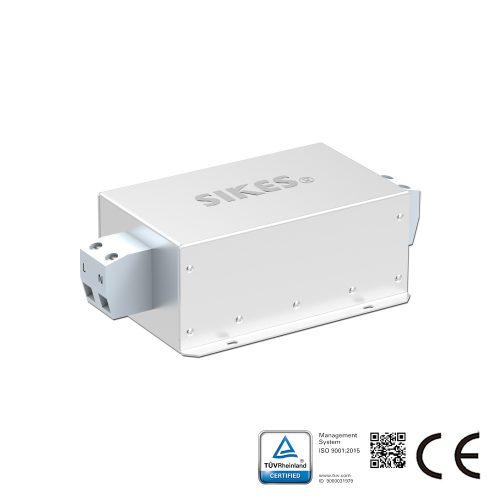

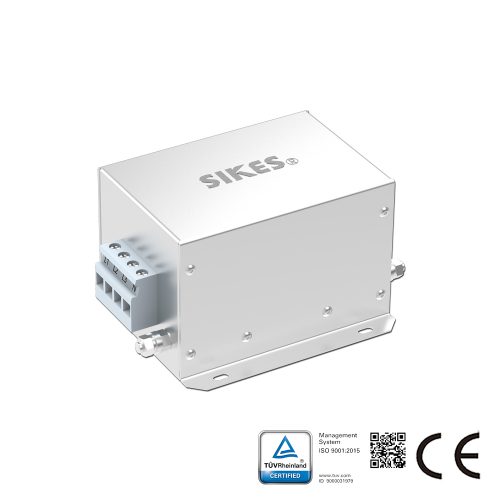

Uygulama	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Transmisyon & Sürücü Cihazları						●	●	●	●		●	●	●	●	●	●						●	●	●
Endüstriyel Robotlar & Otomasyon						●	●	●			●	●	●	●		●	●					●	●
Yarı İletken Ekipmanları					●	●	●	●	●					●		●	●					●	●
Enerji Depolama Ekipmanları	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Elektrikli Araç Ekipmanları & Şarj Sistemleri	●	●				●	●	●	●			●		●		●	●	●				●	●
Depolama & Lojistik Otomasyonu					●	●		●	●			●		●	●	●							●
HVAC Sistemleri						●	●					●	●	●		●		●				●	●
Aydınlatma Sistemleri						●		●

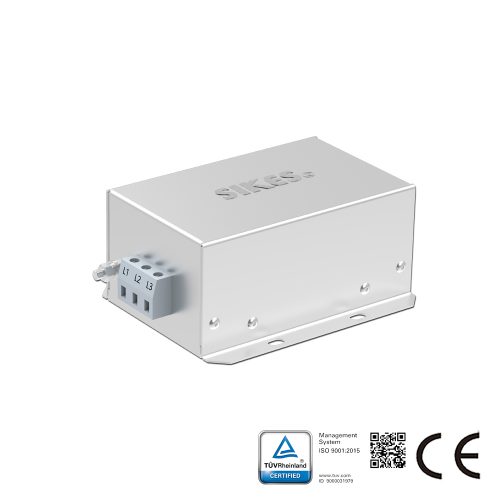

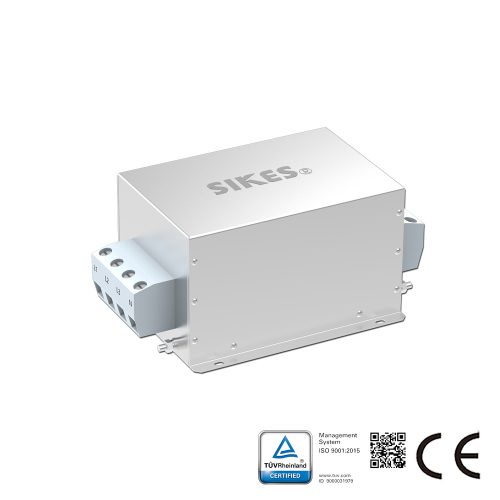

Tıbbi Aletler & Ekipmanlar				●	●	●	●							●						●			●	●		●
Enerji Sistemleri	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Dijital & Bilgi Sistemleri	●	●			●		●	●	●
Koruyucu (Shielding) & Güvenlik Tesisleri										●															●		●
Askeri Tesisler & Ekipmanlar							●			●											●				●		●

Sonuç

With the development of electronic equipment towards higher frequencies and higher power densities, electromagnetic interference problems in new energy vehicles, industrial automation, communication, and new energy systems are becoming increasingly prominent.

EMC design has become a crucial aspect of ensuring stable equipment operation and passing relevant certifications.

Among various EMC mitigation technologies, EMC filters are one of the most direct and effective means of suppressing conducted electromagnetic interference.
By properly configuring filters at the power input, high-frequency noise propagation can be effectively reduced and system electromagnetic compatibility (EMC) performance improved.

To meet diverse application needs, our company offers a variety of EMC filter products, widely applicable in industrial, power supply, and new energy equipment, providing reliable assurance for stable system operation and EMC certification.
