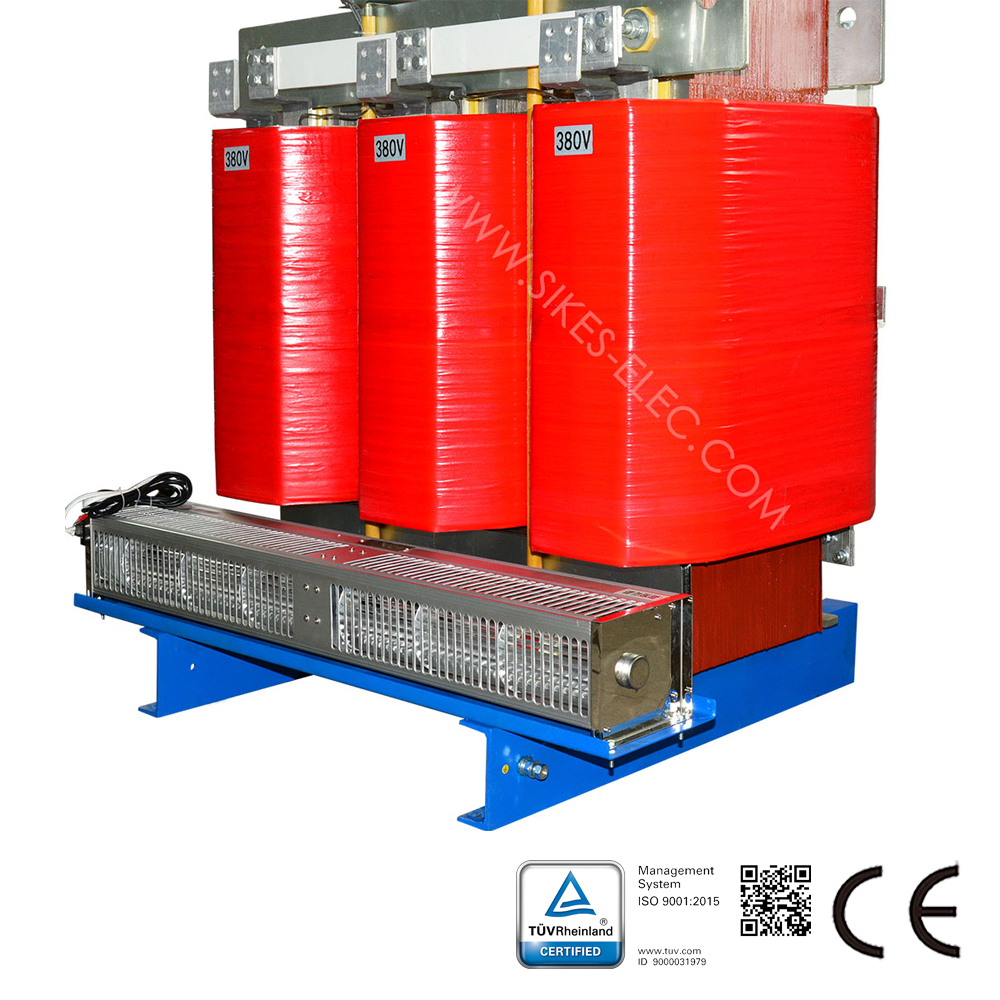

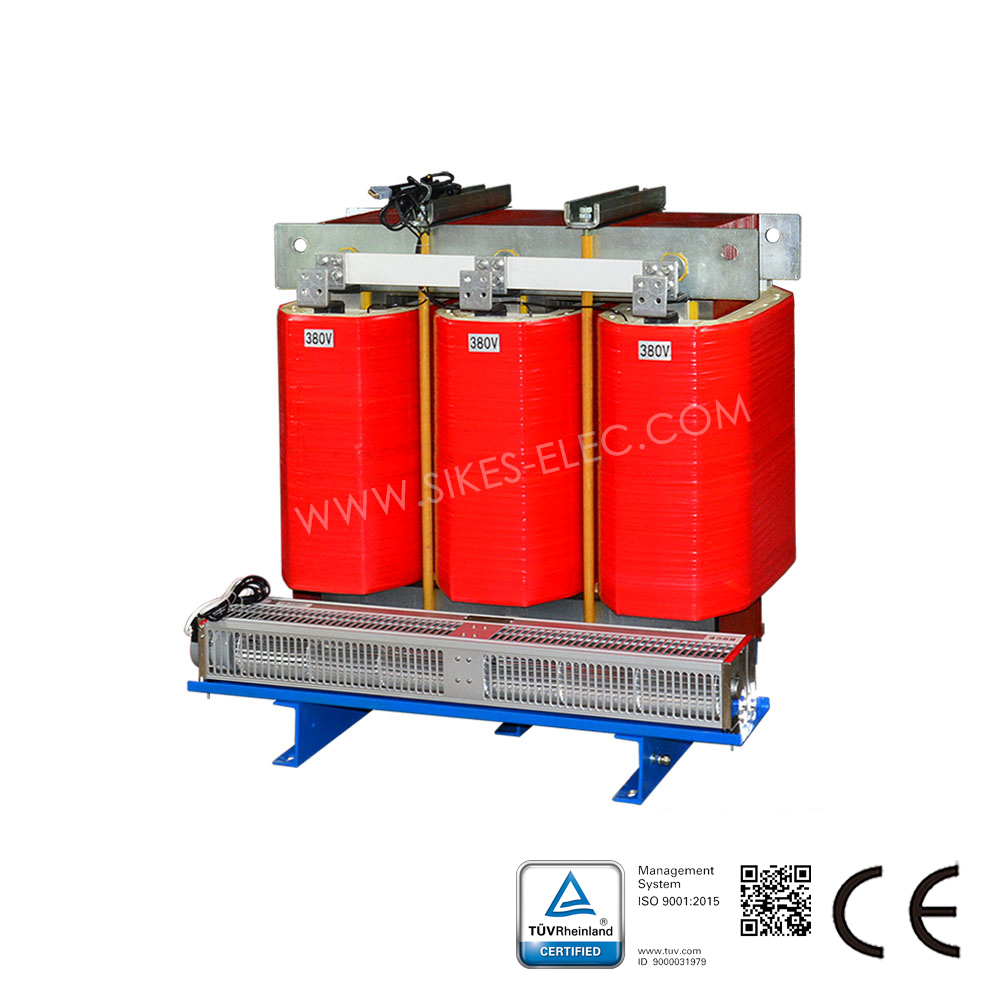

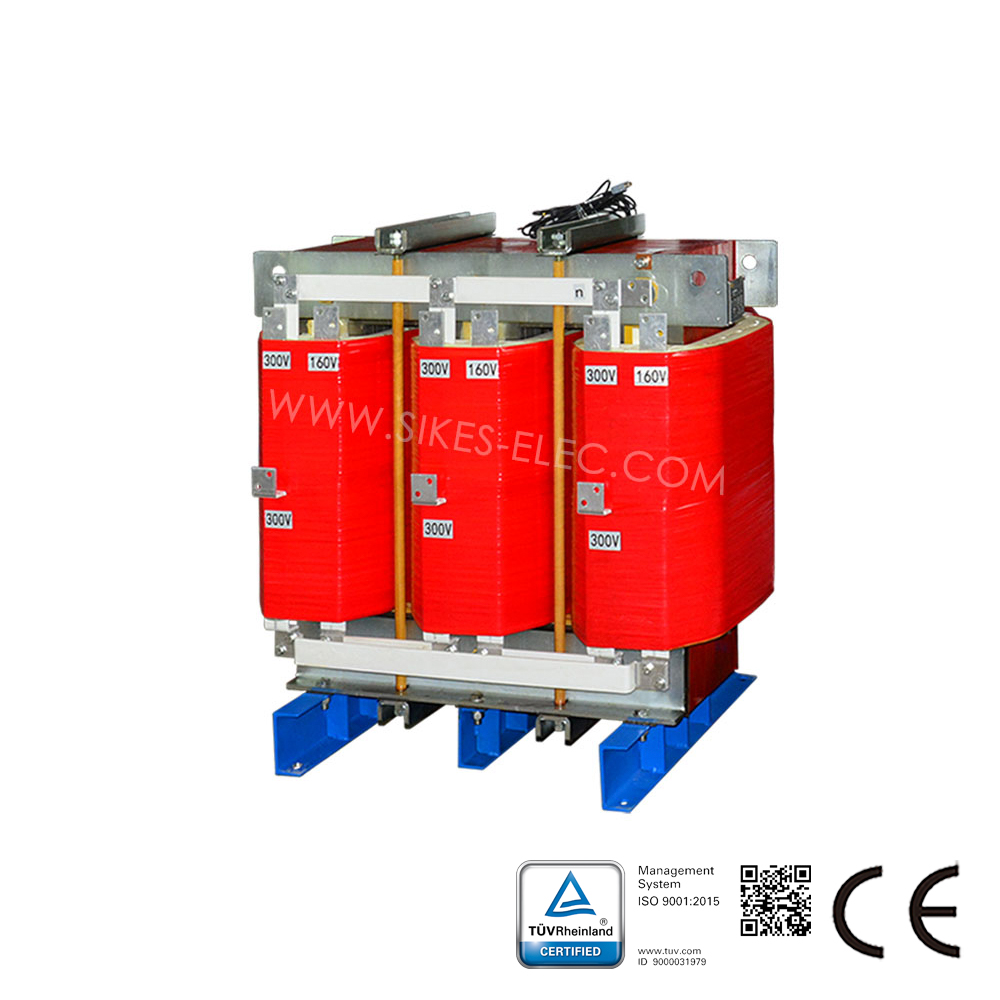

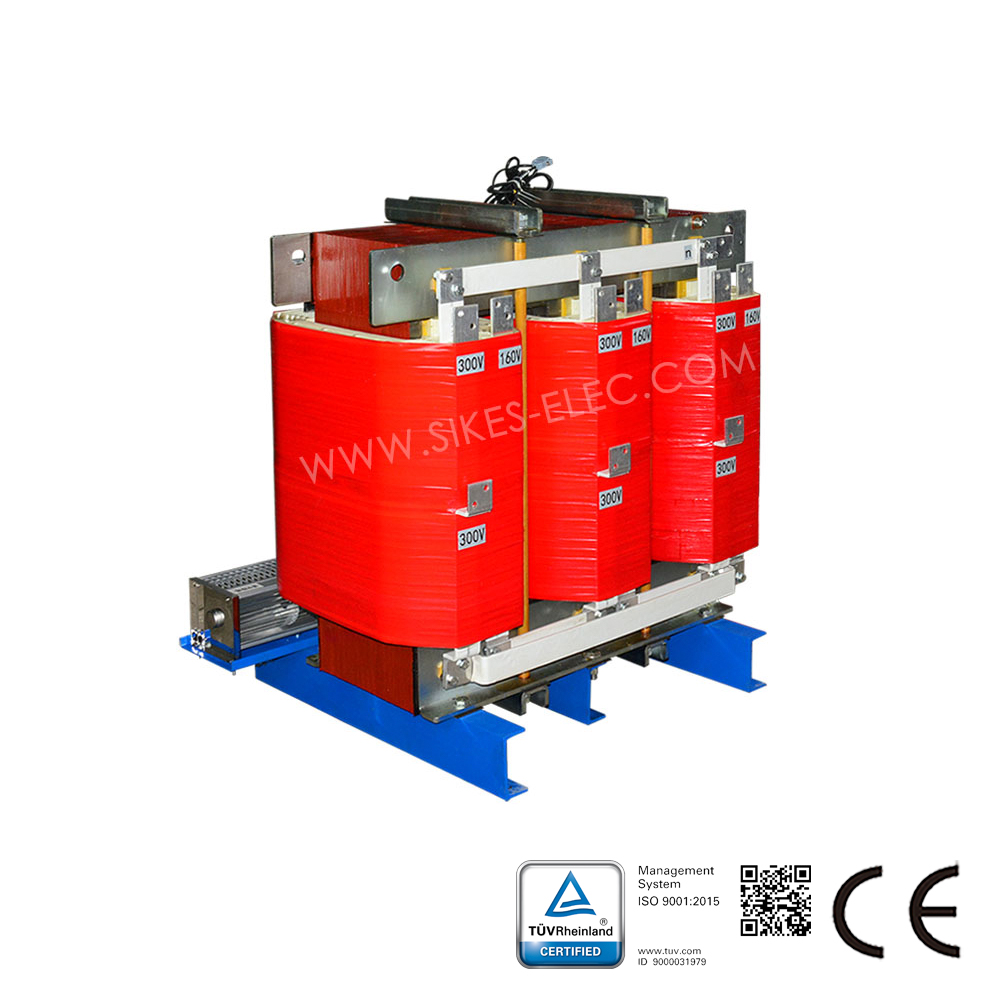

Üç fazlı 12 darbeli doğrultucu transformatör ürün açıklaması:
Amaç:

12 darbeli doğrultucu transformatör, batarya grubunu, şarj istasyonlarını, elektrikli araç motorunu, şanzıman sistemini ve güç aktarma organını test etmek için DC güç sağlar. Doğrultucu ağının ana transformatörü olarak işlev görür.

Test Standardı:

1. Anma çalışma gerilimi: AC400V
2. Dielektrik dayanım: Demir çekirdek – sargı 3000VAC/50HZ/5MA, 10 saniye hasarsız
3. Yalıtım direnci: Demir çekirdek-sargı 1000VDCΩ, yalıtım direnci ≥100MΩ
4. Gürültü: <75db (bir metre uzaklıkta) 5. Ürün kesinlikle IEC ve GB standardına uygundur

Yapı Özellikleri

Transformatör, yüksek kaliteli tane yönlendirmeli soğuk haddelenmiş silikon çelik sac kullanır, demir çekirdek ve boyunduruk çok kademeli tuzak kap dikdörtgen kesittir. Üst ve alt demir boyunduruğun yanına kelepçe olarak kutu demir ekleyin, vida ile sabitlenir;

Sargı malzemesi alüminyum bobin veya bakır bobindir. Farklı güç, voltaj ve akım nedeniyle, birincil sargı silindir tipi veya döner tip olabilir, ikincil sargı pasta tipi veya sürekli tip olabilir. Birincil ve ikincil sargı çıkış tel ucu sabit tahtaya veya bakır çubuğa bağlanır;

Yalıtım sınıfı: B/F/H;

Hem açık çerçeve hem de muhafaza tipi mevcuttur.

Çalışma Koşulları

1. Rakım <4000m Ortam sıcaklığı: -30℃~40℃ Koşullar yukarıdakileri aştığında, GB6450-86’ya göre ayarlanacaktır;

2. Nem ≤85% (Sıcaklık: 20℃±5℃);

3. Zehirli gaz yok, yanıcı ve patlayıcı madde yok, iletken toz veya buhar yok;

4. Şiddetli titreşime izin verilmez ve Dikey eğim ≤5 derece.
